Schwerlast-Materialtransportgeräte: Tragfähigkeiten, Regale und Auswahlhilfe

Eine einzelne Palette bearbeiteter Gussteile kann 1.200 kg wiegen, und niemand möchte sie zweimal von Hand bewegen. Sobald Ladeeinheiten etwa 1,5 Tonnen wiegen, verlagert sich die Kauffrage von der Frage, welcher Wagen am günstigsten ist, hin zu der Frage, welche Kombination aus LKW, Palette, Regalen und Verpackung die Ladung ein Jahrzehnt lang stabil, beweglich und überprüfbar hält. Diese Kombination ist es, was schwere Materialtransportgeräte eigentlich bedeuten.

Die Schlussfolgerung steht an erster Stelle, da sie die Art und Weise ändert, wie eine Spezifikation geschrieben wird. Hochleistungsleistung ist eine Eigenschaft des gesamten Systems, nicht nur der Maschine. Ein 2.000 kg schwerer elektrischer Standstapler in Kombination mit einem schwachen Palettendeck oder einer überlangen Regaltraverse wird schneller ausfallen als ein leichterer Stapler, der in einer gut abgestimmten Halle arbeitet. Ladungsgewicht, Lastschwerpunkt, Bodenbeschaffenheit und Zyklushäufigkeit entscheiden über das Ergebnis und müssen vor der Unterzeichnung einer Bestellung überprüft werden.

Was Heavy Duty in der Praxis bedeutet

Lieferanten geben die Kapazität in Kilogramm an, aber hinter einer einzelnen Bewertung verbergen sich drei Variablen: wie weit die Last von der Gabelwurzel entfernt ist, wie gleichmäßig sie auf dem Deck verteilt ist und wie oft sie sich pro Schicht bewegt. Eine Last von 1.500 kg auf einer kompakten Palette von 1.200 x 1.000 mm ist leichter zu handhaben als die gleiche Masse in einer langen Stahlkiste, da sich der Lastschwerpunkt nach vorne verschiebt und das Biegemoment auf Mast und Fahrgestell mitwächst. Durch das Duty-Banding bleibt das Gespräch vor einem Lieferantenbesuch organisiert.

Zwei Zahlen verdienen mehr Aufmerksamkeit als die Schlagzeilenbewertung. Der erste ist der auf dem Typenschild aufgedruckte Lastschwerpunkt, da die nutzbare Kapazität sinkt, wenn sich der Lastschwerpunkt nach außen verschiebt. Der zweite Grund ist die Punktlast, die der Boden tragen muss, da ein 3.000 kg schwerer LKW mit einer schweren Batterie im Stillstand mehrere Tonnen durch ein einzelnes Rad schieben kann.

Die vier Familien, die schwere Lasten tragen

Vier Gerätefamilien decken nahezu alle Schwerlastanforderungen ab, und ein Projekt wird teuer, wenn eine davon nur im Nachhinein berücksichtigt wird.

Heben und Bewegen

Handhubwagen mit 2.000 kg, 2.500 kg und 3.000 kg decken den Großteil der palettierten Ladungen in der Fertigung und im Vertrieb ab. Darüber hinaus übernehmen angetriebene Einheiten die Oberhand: Hand- und Stand-Elektro-Gabelhubwagen befördern 2.000 bis 3.000 kg, während Elektro-Stapler 500-kg-Gang-Modelle bis hin zu 3.000-kg-Standmaschinen umfassen. Die praktische Aufteilung erfolgt nicht nur nach Gewicht, sondern auch nach Fahrweg und Hubhöhe. Das Bewegen von 2.000 kg über dreißig Meter über ein Dock ist eine Hubwagenaufgabe, während das Heben derselben Palette auf eine Balkenhöhe von 4.500 mm eine Aufgabe eines Staplers oder Schubmaststaplers ist.

Ladeplattformen

Die Palette unter der Ladung begrenzt das System oft vor dem LKW. Eine aus einem Stück geformte Palette verteilt Punktlasten auf ihre Kufen und das Deck, sodass eine 1.200 kg schwere Kiste, die ein dünnes Holzdeck verbeult, sicher auf einer ordnungsgemäß spezifizierten Kunststoffplattform transportiert werden kann. Bei doppelseitigen Modellen ist zusätzlich ein zweites Deck vorhanden, sodass die Palette von beiden Seiten gehandhabt werden kann. Dies ist wichtig, wenn die gleiche Ladung an einem Tag gestapelt und am nächsten Tag von verschiedenen Geräten abgeholt wird. Als nächstes kommen die Abmessungen, denn eine 1.200 x 1.000 mm große Palette passt in die unterschiedlichsten Standardregal- und Gabelgrößen, während regionale Formate wie 1.200 x 800 mm und 1.100 x 1.100 mm eine abgestimmte Ausrüstung benötigen.

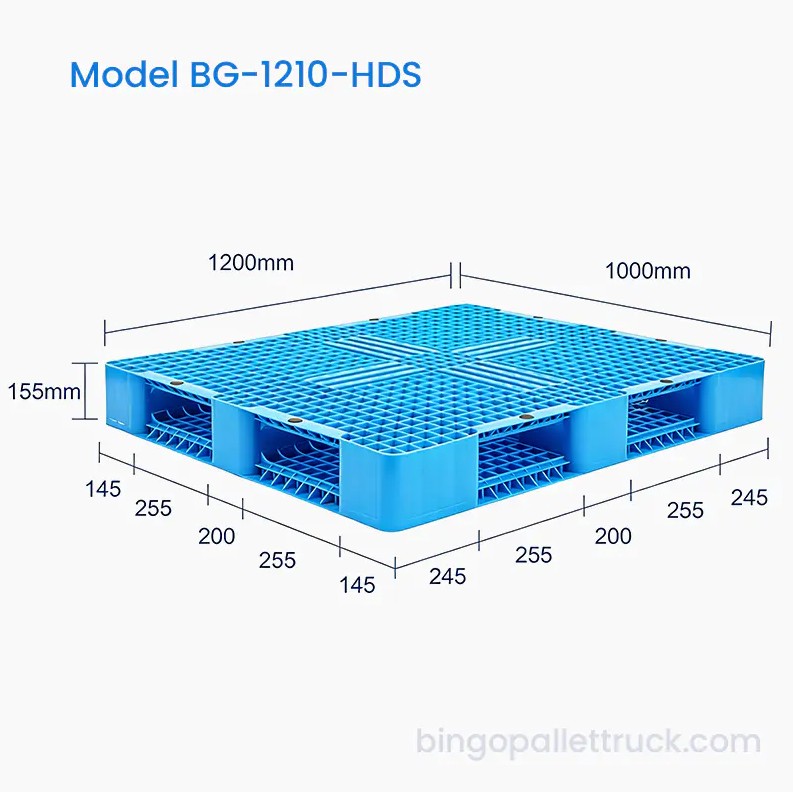

1200 x 1000 mm doppelseitige Kunststoffpalette für schwere Logistik Die doppelseitige Hochleistungs-Kunststoffpalette BG-1210-HDS ist maßgeschneidert für Hochregalsysteme und automatisierte Lager. Mit einer Größe von 1200 x 1000 x 155 mm trägt es eine dynamische Last von 2000 kg. Produkt anzeigen →

Lagerstrukturen und Einheitlichkeit

Regale übernehmen die statische Hälfte des Schwerlasttransports. Selektive Palettenregale bleiben die Standardeinstellung, da jede Palette direkt zugänglich ist. Die Dichte verbessert sich jedoch schnell, wenn einfachtiefe Regale durch Drive-In-, Push-Back-, Palettenfluss- oder Shuttle-Systeme ersetzt werden. Abgesehen von der Struktur müssen die Trägerkapazität, die Durchbiegungsgrenzen und die Rahmenkapazität pro Ebene anhand der schwersten Palette in der Flotte und nicht anhand der durchschnittlichen Palette überprüft werden. Durch die Verpackung wird der Kreislauf geschlossen: Stretchfolie und PET- oder PP-Umreifungsband sorgen dafür, dass die gestapelte Ladung rechtwinklig gestapelt wird, sodass eine 1.400-kg-Einheit ohne Lagenverlust angehoben, gewendet und abgesetzt werden kann.

Tragfähigkeiten für gängige Geräteklassen

Bei diesen Bändern handelt es sich um Katalogbereiche und nicht um das Maximum, bis zu dem eine Maschine mit einem günstigen Lastschwerpunkt geschoben werden kann. Handhubwagen, Elektro-Gabelhubwagen und Elektro-Standhubwagen erreichen jeweils ein Höchstgewicht von 3.000 kg, das ist die praktische Obergrenze für diese Geräteklasse. Halbelektrische Stapler liegen tiefer, zwischen 1.500 kg und 2.000 kg, da der Bediener weiterhin die Fahrkraft übernimmt. Elektrische Handstapler decken das breiteste Spektrum ab, von 500-kg-Geräten für leichte Kartons bis hin zu 2.000-kg-Modellen, während elektrische Standstapler bei 1.000 kg beginnen und 3.000 kg erreichen. Zwei Maschinen, die im Angebot nahezu identisch aussehen, können sich daher in der Kapazität um den Faktor sechs unterscheiden, weshalb das Typenschild wichtiger ist als der Modellname.

Wie die Auswahl der Regale die Lagerdichte verändert

Selektive Hochleistungspalettenregale mit verstellbaren Trägern für flexible Lagerung Dieses hochbelastbare selektive Palettenregalsystem ist für optimale Lagereffizienz im Lager konzipiert. Es besteht aus kaltgewalztem Stahl und verfügt über einen verstellbaren Balken... Produkt anzeigen →

Die Lagerdichte ist die Zahl, die bei einem Schwerlastprojekt am häufigsten unterschätzt wird, und durch die Wahl der Regale können die auf derselben Etage verfügbaren Palettenplätze vervielfacht werden. Bei den angegebenen Zahlen handelt es sich um indikative Planungswerte für 1.000 Quadratmeter nutzbare Regalfläche und nicht um eine Herstellergarantie. Selektive Regale befinden sich am unteren Ende, da jeder Gang für den direkten Zugriff auf jede Palette offen bleibt. Doppeltiefen-, Push-Back- und Palettenflusssysteme gewinnen einen Teil dieses Gangraums zurück, und Drive-In- und Shuttle-Systeme erhöhen die Dichte noch weiter. Die automatisierte Ein- und Auslagerung erreicht den höchsten Wert, weil die Gasse auf Maschinenmaße schrumpft, aber das Handwerk ist der Zugang: Je dichter die Anlage, desto weniger Paletten können selbstständig ausgelagert werden.

Warum sich Wartungsdisziplin auszahlt

Ausfallzeiten sind der Zeitpunkt, an dem Hochleistungsgeräte ihren Ruf verdienen oder verlieren. Das Diagramm vergleicht die kumulative ungeplante Ausfallzeit für eine einzelne Einheit mit geplanter Wartung mit einem Run-to-Failure-Ansatz über einen Zeitraum von fünf Jahren. Beide Produktionslinien beginnen auf Augenhöhe, da neue Maschinen selten ausfallen, aber im dritten Jahr beträgt der Abstand etwa zwanzig Stunden und im fünften Jahr sind es etwa sechzig. Zu diesen Stunden gehören das Warten auf Ersatzteile, das Umladen von Ladungen auf einen wartungsfähigen LKW und das Umplanen der von der Maschine abhängigen Schicht, sodass die tatsächlichen Kosten weit über der Reparaturrechnung liegen. Ein Programm, das Hydraulikdichtungen, Rad- und Rollenverschleiß, Batterieladedisziplin und Rack-Inspektion abdeckt, verhindert, dass sich die Lücke vergrößert, was dem gleichen Muster entspricht, das in unserem Hinweis beschrieben wurde Modernisierung der Lager- und Logistikausrüstung für eine bessere Betriebsleistung .

Vergleich von drei Heavy-Duty-Konfigurationen

Keine einzelne Konfiguration gewinnt jedes Kriterium, daher wird der Vergleich als Profil und nicht als Bewertung durchgeführt. Eine Elektrohubwagenflotte mit Selektivregalen punktet durch Flexibilität und Wartungsfreundlichkeit, da jeder Gang offen bleibt und eine Maschine das gesamte Gebäude bedienen kann. Regale mit hoher Dichte verbessern die Raumeffizienz und den Durchsatz, verringern jedoch die Flexibilität, da weniger Paletten erreicht werden können, ohne zuvor andere zu bewegen. Ein automatisiertes Shuttle-System ist führend bei Dichte und Durchsatz, punktet aber gleichzeitig mit den niedrigsten Vorlaufkosten und Flexibilität. Die Ladekapazität variiert zwischen den drei Optionen weit weniger, als die meisten Käufer erwarten, da die Regale und die Palettenkonstruktion in der Regel eher die Decke als der LKW bestimmen.

Spezifikationsdetails, die darüber entscheiden, ob ein Projekt funktioniert

Spezifikationen scheitern eher an den Details als an der Hauptkapazität. Die folgenden Prüfungen erfassen die meisten Probleme, die während der Inbetriebnahme und nicht während der Angebotsphase auftauchen.

• Lastschwerpunkt: Ein Stapler mit einer Nennlast von 3.000 kg bei 600 mm kann bei 900 mm deutlich niedriger dimensioniert sein, daher geben Sie bei der Anfrage den tatsächlichen Lastschwerpunkt an.
• Bodenzustand: Überprüfen Sie die Tragfähigkeit der Platte anhand der Punktlast eines voll belasteten Rades und berücksichtigen Sie Fugen, Dehnungsfugen und Entwässerungsgefälle.
• Gangbreite: Die Arbeitsgangbreite ist die Fahrzeugbreite plus Ladungsüberhang plus Lenkspielraum, nicht die Fahrzeugbreite allein.
• Balkendurchbiegung: Überprüfen Sie die zulässige Durchbiegung für die tatsächliche Spannweite und die schwerste Palette, nicht die durchschnittliche Palette.
• Gabellänge im Verhältnis zur Palettentiefe: Gabeln sollten den größten Teil der Palettentiefe tragen, da sich sonst das Deck unter Last durchbiegt und die Kufen ermüden.
• Batterie und Laden: Bestätigen Sie die Schichtlänge, die verfügbaren Ladefenster und ob das Zwischenladen zum Betriebsmuster passt.

3000 kg schwerer EPS-Elektro-Standstapler für die Logistik Lastschwerpunktabstand Produkt anzeigen →

Wenn mehrere dieser Schecks in unterschiedliche Richtungen wirken, ist ein Stufenplan in der Regel besser als ein großer Kauf. Der Kauf von Handhabungsgeräten, der Nachweis des Arbeitszyklus an realen Lasten und die anschließende Hinzufügung von Regalen mit hoher Dichte oder Automatisierung sorgen dafür, dass das Kapital mit dem gemessenen Durchsatz in Einklang steht. unser Herstellung von Supply-Chain-Lösungen Befolgen Sie genau diese Reihenfolge für Fabrik- und Montagestandorte.

Schwerlast-Materialtransportgeräte sind eher ein Lastpfad als eine Produktkategorie. Die Ladung beginnt auf einer Palette, wird auf einem LKW transportiert, ruht auf einem Balken und wird durch Folie oder Umreifungsband zusammengehalten; Jedes Glied trägt die gleiche Masse und das schwächste Glied bestimmt die tatsächliche Kapazität des Systems. Ordnen Sie die vier Familien einem gemessenen Arbeitszyklus zu, achten Sie auf ehrliche Lastschwerpunkte und Bodenlasten, und die Ausrüstung überdauert die Lageraufteilung, die zum Kauf geführt hat.
