Manuelle Materialtransportgeräte: Ein praktischer Kaufratgeber für Lagerhäuser

Acht Meter von der Laderampentür entfernt steht eine 900-kg-Palette mit abgefüllter Ware. Ein Bediener, ein Handhubwagen, vierzig Bewegungen in einer Schicht. Dieses Szenario entscheidet fast alles darüber, welches manuelle Materialtransportgerät auf den Boden gehört: Das Spitzenlastgewicht legt die minimale Nennkapazität fest, die acht Meter bestimmen, wie viel von der Schicht in Schieben und Ziehen verloren geht, und die vierzig Wiederholungen entscheiden darüber, wie schnell Ermüdung zu einer Schulter- oder Lendenwirbelverletzung führt.

Das Fazit steht an erster Stelle, denn es ist nicht kompliziert. Drei Zahlen bestimmen die Entscheidung: Spitzenlastgewicht, einfache Verfahrstrecke und erforderliche Hubhöhe. Alles andere, vom Radmaterial und der Griffgeometrie bis hin zur Bodenbeschaffenheit und Palettenart, unterstützt diese drei Zahlen oder wirkt ihnen stillschweigend entgegen.

Was gilt als manuelle Materialtransportausrüstung?

Manuelle Materialhandhabungsgeräte sind Geräte, die eine Ladeeinheit unter Einsatz menschlicher Kraft und ohne angetriebenen Fahrmotor anheben, bewegen oder positionieren. Das Anheben selbst wird oft durch Hydraulik oder eine mechanische Unterstützung unterstützt, aber der Bediener sorgt für die Bewegung und hält die Last unter Kontrolle.

• Handhubwagen ausgelegt für 2000 kg bis 2500 kg, mit einer Hydraulikpumpe, die eine Palette 85 mm bis 200 mm über den Boden hebt.
• Manuelle Stapler Mit einer Nennlast von ca. 1000 kg kann eine Palette mithilfe eines Masts und einer Handpumpe oder eines Fußpedals auf einem Regalträger oder einem Zwischengeschoss platziert werden.
• Sackkarren und Sackkarren ausgelegt für 150 kg bis 300 kg, nützlich für Kisten, Säcke und Fässer auf Strecken, die ein Palettenhubwagen nicht erreichen kann.
• Plattform- und Käfigwagen ausgelegt für 250 kg bis 500 kg, am besten für gemischte Kartons und Transportboxen, die niemals eine Palette berühren.
• Fasshandler, Schlittschuhe und Roller ausgelegt für 300 kg bis 500 kg, verwendet für einzelne Trommeln, Kabeltrommeln und einmalige Maschinenbewegungen.

Das Wort „Handbuch“ beschreibt, wie sich das Gerät bewegt, nicht wie die Last angehoben wird. Diese Unterscheidung ist beim Kauf wichtig. Ein 2500-kg-Handhubwagen, der im leeren Zustand leicht rollt, kann schwer zu stoppen sein, wenn er voll beladen auf einer Überladebrücke mit leichtem Gefälle steht.

Vier Zahlen, die über die Wahl entscheiden

1. Spitzenlastgewicht, nicht durchschnittliches Lastgewicht

Die Nennkapazität gilt als Maximum für einen ebenen, unbeschädigten Boden mit einer zentrierten Last. Echte Ladungen sind selten zentriert, oft hoch gestapelt und liegen manchmal auf einer Palette mit einem rissigen Brett. Der Einkauf bei 100 Prozent der Spitzenlast lässt dafür keinen Spielraum, daher geben die meisten Lagerteams 20 bis 30 Prozent Spielraum über dem schwersten Routineumzug an.

2. Entfernung in eine Richtung

Unter etwa 15 Metern ist ein Handhubwagen in der Regel die schnellste und kostengünstigste Option, da weder eine Batterie aufgeladen noch eine Ladestation gebaut werden muss. Zwischen 15 und 30 Metern beginnen die Arbeitskosten pro Umzug zu steigen. Ab 30 Metern und ab etwa 60 Bewegungen pro Schicht verschiebt sich die Berechnung im Allgemeinen in Richtung angetriebener Geräte, weshalb die Entfernung in der Spezifikation vor der Modellnummer steht.

3. Hebehöhe und Wiederholungszahl

Wenn eine Palette nur 100 mm Abstand zum Boden haben muss, reicht ein Hubwagen aus. Soll auf dem zweiten Regalbalken bei 1800 mm gelandet werden, muss die Last angehoben, gehalten und positioniert werden, was die Anforderung in die Staplerklasse verschiebt. Zählen Sie die Wiederholungen genauso sorgfältig wie das Gewicht: 200 Hebungen mit 5 kg pro Schicht und 20 Hebungen mit 50 kg pro Schicht bergen für ein und dieselbe Person sehr unterschiedliche Risikoprofile.

4. Boden, Neigungen und Streckenzustand

Der Rollwiderstand steigt durch rauen Beton, Dehnungsfugen, Dockplatten, Rampen und Schutt. Ein LKW, der 20 N Kraft benötigt, um auf poliertem Beton weiterzufahren, benötigt auf einer abgenutzten Hoframpe möglicherweise das Drei- oder Vierfache. Gehen Sie die gesamte Strecke mit dem beladenen LKW zurück, bevor Sie den Auftrag unterzeichnen, mit der schwersten Ladung und zur verkehrsreichsten Tageszeit.

Für Lasten bis zu 2500 kg auf ebenem Beton bleibt ein Standard-Handgabelhubwagen das Arbeitstier der Kategorie und steht meist an erster Stelle auf der Liste.

2500-kg-Handhubwagen Schwerlast-Handhubwagen für den Materialtransport schwerer Lasten Sie sind hier: Produkte / Handhubwagen / 2500 kg Handhubwagen Schwerlast-Handhubwagen für den Schwerlasttransport Produkt anzeigen →

Nennkapazität für gängige manuelle Geräte

Die obige Tabelle vergleicht die veröffentlichte Nennkapazität der manuellen Handhabungsgeräte, die am häufigsten auf derselben Lagerfläche zu finden sind. Handhubwagen liegen mit 2.500 kg an der Spitze, da die Last auf einer Palette transportiert wird, die von einer breiten Gabel und zwei oder vier Lastrollen getragen wird. Bei manuellen Staplern sinkt die Tragfähigkeit auf etwa 1.000 kg, und diese Reduzierung kommt nicht von ungefähr: Je höher eine Last angehoben werden muss, desto stärker müssen Mast und Sockel einem Kippen standhalten. Plattformwagen, Fasswagen und Sackkarren wiegen zwischen 250 kg und 500 kg, wobei die Nutzlast durch die Größe des Decks, den Raddurchmesser und die eigene Schiebekraft des Bedieners begrenzt ist. Die isolierte Lesefähigkeit kann irreführend sein, denn bei einem 2500-kg-Lkw muss immer noch eine Person die gesamte bewegte Masse starten, lenken und stoppen. Bestätigen Sie immer die Angaben auf dem Typenschild des jeweiligen Modells, da die gleiche Nenngröße häufig in leichten, mittleren und schweren Versionen gebaut wird.

Die Schubkraft steigt schneller als die Nutzlast

Die beiden Kurven zeigen, wie die Kraft, die erforderlich ist, um einen Hubwagen am Laufen zu halten, mit der Nutzlast unter zwei unterschiedlichen Rad- und Lagerbedingungen zunimmt. Beide Linien werden anhand eines einfachen Rollwiderstandsmodells mit einer LKW-Masse von 80 kg berechnet, sodass sich die absoluten Zahlen mit der Bodenqualität und dem Reifentyp ändern, die Form der Kurven sich jedoch nicht ändert. Die untere Kurve stellt Räder mit großem Durchmesser dar, die auf Präzisionslagern laufen, wobei der Widerstandskoeffizient nahe 0,012 bleibt. Die obere Kurve stellt kleine harte Räder auf einer raueren Oberfläche dar, wo der Koeffizient 0,03 erreichen kann, also mehr als das Doppelte. Bei einer Nutzlast von 250 kg beträgt der Unterschied zwischen beiden etwa 30 N, was den meisten Betreibern nicht auffallen würde. Bei 1500 kg vergrößert sich der Abstand auf weit über 150 N, und das ist der Punkt, an dem sich ein Lkw nicht mehr schwer anfühlt und sich schwer zu kontrollieren anfühlt. Viele Ergonomieprogramme legen eine interne Obergrenze von etwa 200 N für anhaltendes Schieben fest, so dass ein Stapler, der bei halber Beladung komfortabel ist, den Grenzwert überschreiten kann, wenn er voll beladen ist. Aus diesem Grund verdienen die Radspezifikationen die gleiche Aufmerksamkeit wie die Nenntragfähigkeit.

Die Kosten pro Bewegung ändern sich mit der Entfernung

Dieses gruppierte Säulendiagramm vergleicht einen relativen Kostenindex pro Palettenbewegung für manuelle, halbelektrische und vollelektrische Handhabung über drei Entfernungsbereiche. Die Zahlen stammen eher aus einem anschaulichen Planungsmodell als aus einer Kostenstudie, aber die Form der Säulen spiegelt wider, wie sich die drei Optionen tatsächlich auf einem Lagerboden verhalten. Bei kurzen Distanzen beginnt die manuelle Handhabung am günstigsten, da kein Anschaffungspreis anfällt, keine Batterie ausgetauscht werden muss und keine Ladeinfrastruktur installiert werden muss. Der Kostenindex steigt dann steil an, denn jeder zusätzliche Meter wird durch Bedienerzeit und angesammelte Ermüdung bezahlt. Bei halbelektrischen und elektrischen Optionen ist der Einstieg höher, da die Kapitalkosten und die Wartung auf das Frontend abgewälzt werden, aber ihre Kosten pro Umzug bleiben mit zunehmender Entfernung vergleichsweise gleich. Die Kreuzung landet normalerweise irgendwo zwischen 15 und 30 Metern und kommt früher an, wenn die Arbeitsbelastung hoch ist, wenn die Schicht rund um die Uhr läuft oder wenn die Route eine Rampe beinhaltet.

Manuelle Optionen nebeneinander vergleichen

Das Radardiagramm bewertet drei gängige manuelle Geräte anhand der fünf Kriterien, die normalerweise über einen Kauf entscheiden. Die Tragfähigkeit begünstigt den Handhubwagen, der auf einer breiten Gabel palettierte Lasten bis 2500 kg transportiert. Der Zugang zu engen Gängen begünstigt den Plattformwagen, der sich in einem kleineren Radius dreht und leichter zwischen den Regalständern hindurchgleitet als ein Hubwagen mit langer Gabel. Die niedrigen Anschaffungskosten liegen nahe zwischen dem Wagen und dem Palettenhubwagen, während der manuelle Stapler etwas dahinter liegt, da der Mast, die Grundbeine und das Hydrauliksystem Material und Kosten verursachen. Der geringe Bedienaufwand punktet klar für den Wagen, denn eine moderate Kartonbelastung auf vier Lenkrollen stellt für den Schieber nur geringe Anforderungen. Der Wartungsaufwand ist bei allen drei Modellen weitgehend gleich, da keiner von ihnen über eine Batterie, einen Antriebsmotor oder eine Steuerplatine verfügt, die gewartet werden muss. Das Zusammenlesen der drei Formen erklärt, warum gemischte Flotten normal sind: Kein einzelnes Gerät gewinnt auf jeder Achse, und die richtige Antwort ist normalerweise eine auf die Aufgabe abgestimmte Kombination.

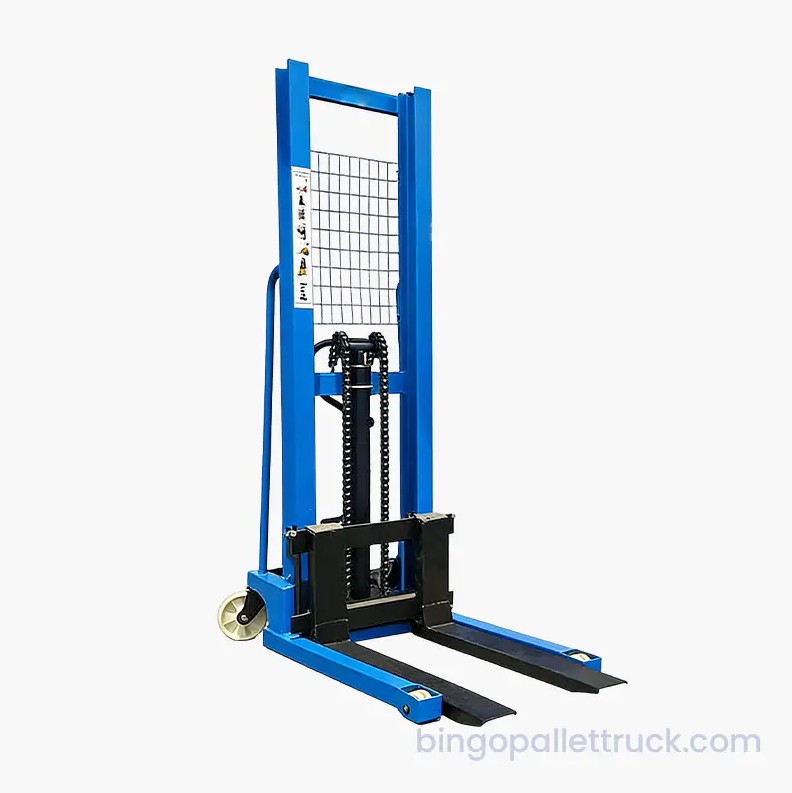

Wenn eine Last angehoben und nicht nur bewegt werden muss, füllt ein manueller Stapler die Lücke zwischen einem Hubwagen und einem angetriebenen Gerät, und Modelle mit verstellbaren Gabeln decken mehr als eine Palettengröße ohne zusätzliche Anbaugeräte ab.

Manueller 1000-kg-Stapler mit verstellbaren Gabeln für verschiedene Palettengrößen Sie sind hier: Produkte / Manueller Stapler / Manueller 1000-kg-Stapler mit verstellbaren Gabeln für verschiedene Palettengrößen Produkt anzeigen →

Vergessen Sie nicht die Ladeeinheit darunter

Die Ausrüstung erregt die Aufmerksamkeit, aber die Palette oder der Container darunter entscheidet darüber, wie stabil und wie schwer der Umzug wirklich ist. Eine Kunststoffpalette mit einer Standardgrundfläche von 1200 x 1000 mm wiegt nur einen Bruchteil einer vergleichbaren Holzpalette, was die Gesamtmasse reduziert, die der Fahrer bei jeder Fahrt starten, lenken und anhalten muss. Nestbare und stapelbare Konstruktionen verändern auch das Lagerbild: Eine leere, stapelbare Palette nimmt ein paar Zentimeter Stapelhöhe ein, statt einen vollen Palettenplatz einzunehmen. Auch die Art des Decks ist wichtig, denn eine solide Oberseite verhindert, dass kleine Kartons und lose Teile durch die Bretter fallen, während ein Gitterdeck Wasser ableitet und weniger wiegt. Überprüfen Sie, ob die Palette für das Regal geeignet ist, auf dem sie platziert werden soll, da ein Eingang, der für die Stapelung auf dem Boden geeignet ist, möglicherweise nicht für eine auf Balken gestützte Ladung geeignet ist. Die Anpassung der Palette an den LKW, das Regal und das Produkt ist in der Regel die kostengünstigste verfügbare Verbesserung der Zuverlässigkeit.

Robuste 1200 x 1000 mm große Kunststoffpalette mit fester Oberseite und 9 Beinen für den häufigen Transport Diese 1200 x 1000 x 140 mm große Kunststoffpalette mit flacher Oberseite ist eine robuste, kostengünstige Lösung für den Lagerbetrieb mit mittlerer bis schwerer Ladung. Es ist aus strapazierfähigem HDPE gefertigt und bietet... Produkt anzeigen →

Eine kurze Auswahl-Checkliste

1. Wiegen Sie die schwerste Einzellast, nicht die durchschnittliche, und fügen Sie 20 bis 30 Prozent Kopffreiheit hinzu.
2. Messen Sie die längste einfache Fahrt und zählen Sie die Anzahl der Bewegungen pro Schicht.
3. Bestätigen Sie den höchsten Hebepunkt, einschließlich aller Regalträger oder Zwischengeschosse.
4. Untersuchen Sie die Strecke auf Dehnungsfugen, Schwellen, Rampen, Dockplatten und Schutt.
5. Überprüfen Sie die Ladeeinheit: Palettengröße, Decktyp, Zustand und Regalkompatibilität.
6. Überprüfen Sie die Nennkapazität, den Radtyp und die Bremsanordnung auf dem tatsächlichen Modellschild.
7. Schulen Sie die Bediener in den Bereichen Starten, Stoppen, Hangkontrolle und tägliche Inspektion vor dem Einsatz.

Wenn manuelle Handhabung keinen Sinn mehr ergibt

Sobald eine Route etwa 30 Meter lang ist, mehr als etwa 60 Bewegungen pro Schicht durchführt oder wiederholte Hebungen über 1500 mm umfasst, ist die manuelle Kategorie nicht mehr die wirtschaftliche Lösung. Der übliche Fortschritt verläuft vom Handhubwagen über einen halbelektrischen Hochhubwagen bis hin zu angetriebenen Geräten wie einem elektrischer Palettenhubwagen . Die gleiche Logik gilt auf Systemebene, wo LKWs, Regale und Container gemeinsam für eine bestimmte Branche spezifiziert werden, wie in der Übersicht über die Supply-Chain-Lösungen für die Fertigung dargelegt. Die Umstellung auf angetriebene Geräte ist kein Versagen des manuellen Ansatzes; Es ist einfach der Punkt, an dem sich die Arithmetik ändert.

Manuelle Materialtransportgeräte zeichnen sich durch einen unkomplizierten Spezifikationsprozess aus. Wiegen Sie die schwerste Last, messen Sie die längste einfache Fahrt, bestätigen Sie den höchsten Hebepunkt und gehen Sie dann die Strecke mit voll beladenem LKW ab. Wenn das gewählte Gerät dem Bediener immer noch genügend Kontrolle lässt, um eine sich bewegende Palette an einem Hang anzuhalten, ist die Wahl wahrscheinlich die richtige. Ist dies nicht der Fall, kostet der nächste Schritt nach oben weitaus weniger als eine einzelne Rückenverletzung, eine heruntergefallene Palette oder ein beschädigtes Regal.
