Schutz von Palettenregalen für Gabelstapler: Ein praktischer Leitfaden zur Vermeidung von Lagerschäden

Bei einem routinemäßigen Rundgang in einem Vertriebszentrum bemerkte ein Lagerleiter eine kleine Delle im unteren Flansch eines Palettenregalständers. In dieser Ladebucht befand sich keine Ladung, daher wurde die Delle als kosmetische Beule erfasst. Drei Wochen später verursachte ein Gabelstapler, der dieselbe Säule streifte, eine Verformung des verbeulten Abschnitts, wodurch eine ganze Palettenbucht zu Boden fiel. So passieren Schäden an Palettenregalen normalerweise: kleine Kollisionen, ignorierte Warnschilder und eine Struktur, die viel früher als erwartet versagt.

Der Schutz für Gabelstapler-Palettenregale ist kein Zubehör. Es ist ein grundlegender Bestandteil der Lagersicherheit und des Anlagenmanagements. In den meisten Regalsystemen sind die Pfosten und Gangenden für die Aufnahme vertikaler Lasten und nicht für seitliche Stöße ausgelegt. Wenn ein Gabelstapler mit geringer Geschwindigkeit auf eine ungeschützte Säule trifft, kann die Tragfähigkeit dieses Elements dramatisch sinken. Schützen Sie das Rack vor dem ersten Aufprall und überprüfen und warten Sie den Schutz dann im Rahmen des normalen Betriebs.

Warum der Schutz von Palettenregalen wichtiger ist, als Sie denken

Ein ungeschützter Ständer ist die Schwachstelle jedes Palettenregals. Es ist für die Aufnahme von Drucklasten von Balken und Paletten konzipiert. Bei einem Gabelstapleraufprall von der Seite verbiegt sich der Säulenflansch und sobald sich der Querschnitt verformt, ändert sich der Lastpfad. Die gebogene Säule hält zwar immer noch ihr aktuelles Gewicht, verliert jedoch den größten Teil ihrer Fähigkeit, zusätzliche Belastungen zu absorbieren, wie zum Beispiel einen zweiten Aufprall, eine verschobene Last oder normale Rackvibrationen.

Die obige Tabelle listet die häufigsten Ursachen für Schäden an Palettenregalen in Lagerhäusern ohne speziellen Schutz auf. Den größten Anteil haben Stöße von Gabelstaplern gegen Stützen, gefolgt von Stößen an den Gangenden. Fehler beim Be- und Entladen führen auch dann zu bleibendem Schaden, wenn es nicht zu einer Kollision kommt. Diese Verteilung ist wichtig, da die beiden wichtigsten Quellen genau dort auftreten, wo einfache Wachen einen Unterschied machen können. Ein Schutzprogramm, das Pfosten und Gangenden abdeckt, kann daher den größten Teil des Risikos beseitigen. Die Prozentsätze können je nach Einrichtung variieren, das Muster ist jedoch bemerkenswert konsistent.

Ein wichtiges Detail ist der Unterschied zwischen sichtbaren und versteckten Schäden. Eine Delle an der Rückseite eines Pfostens ist bei einem schnellen Durchgang möglicherweise nicht sichtbar, verändert aber dennoch die Tragfähigkeit der Säule. Aus diesem Grund sollte der Schutz installiert werden, bevor ein Schaden festgestellt wird, und nicht erst, nachdem ein verbogener Rahmen festgestellt wurde.

Schwerpunkte: Pfosten, Rackenden und Trägerenden

Palettenregale haben drei Zonen, die am wahrscheinlichsten von einem Gabelstapler angefahren werden: die den Gängen zugewandten Ständer, die Regalenden an den Gangecken und die Trägerenden, an denen die Lasten ein- und ausgehen. Jede Zone benötigt einen anderen Schutztyp, da der Aufprallwinkel und die Aufprallfrequenz unterschiedlich sind.

Ein effektiver Ansatz behandelt diese drei Zonen als ein System. Wenn ein Gabelstapler am Ende eines Gangs wendet, fängt der Regalendschutz den ersten Schlag ab und lenkt den Stapler vom Ständer weg. Wenn eine Last zu schnell platziert wird, schützt die Prallplatte am Balkenende den Verriegelungsmechanismus. Auf diese Weise funktioniert der Schutz am besten, wenn er an das Verkehrsmuster jedes Gangs angepasst ist.

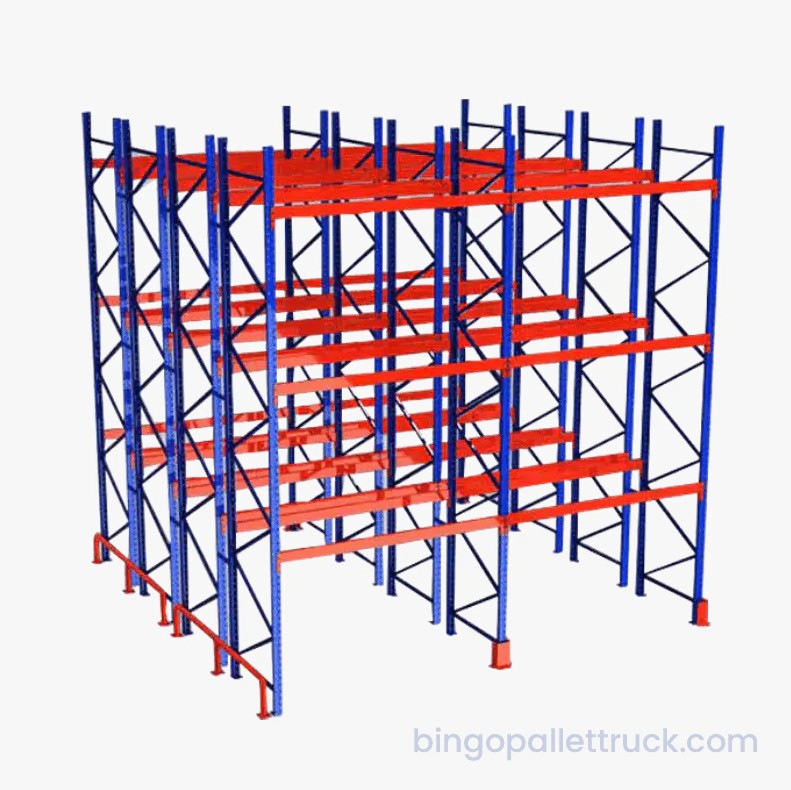

Selektives Hochleistungspalettenregal mit verstellbaren Trägern Dieses verstellbare Trägerpalettenregal trägt bis zu 1800 kg pro Lage und eignet sich für flexible Lagerlayouts. Es ist hier als strukturelle Grundlage für die Bewertung des Gangschutzes und des Gabelstaplerfreiraumbedarfs relevant. Produkt anzeigen →

Vergleich der Schutzoptionen: Schutzeinrichtungen, Absperrungen und Poller

Lagerbetreiber können aus mehreren grundlegenden Schutzmethoden wählen. Säulenschutzvorrichtungen umschließen einen Pfosten, Regalendschutzvorrichtungen schützen die Außenseite einer Reihe und Poller oder Barrieren sorgen für eine physische Trennung zwischen dem Gabelstaplerverkehr und dem Regal. Die richtige Option hängt von der Gangbreite, dem LKW-Typ und der Häufigkeit, mit der ein bestimmter Bereich angefahren wird, ab.

Das Säulendiagramm veranschaulicht die Auswirkungen eines mehrschichtigen Schutzplans. Eine Anlage ohne Schutz kann leicht mehr als zwanzig Rack-Schäden pro Jahr verzeichnen. Das Hinzufügen einfacher Säulenschutzvorrichtungen verringert die Anzahl direkter Stöße auf die Pfosten, lässt jedoch die Enden der Gänge und Balken frei. Ein vollständiges Schutzprogramm, das Ständerschutz, Endschutz und Barrieren umfasst, reduziert die Zahl auf einen kleinen einstelligen Wert. Dies ist keine feste Zahl; Der Trend deckt sich mit Branchenbeobachtungen. Selbst eine geringfügige Erhöhung des Schutzes führt zu einem schnellen Rückgang der Reparaturkosten und Ausfallzeiten.

Das Radardiagramm vergleicht zwei gängige Schutzmaterialien anhand von fünf Leistungskriterien. Das blaue Polygon zeigt Stahlschutzvorrichtungen mit hoher Schlagfestigkeit und geringerer Installationsgeschwindigkeit. Das leichtere Polygon zeigt Polymerschutzvorrichtungen mit schnellerer Installation und etwas geringerer Schlagfestigkeit. Kosten und Wartungsfreundlichkeit sind bei beiden vergleichbar, während die Sichtbarkeit leichtere Polymerschutzvorrichtungen in schmalen Gängen begünstigt. Der Kompromiss ist klar: Stahl bietet den stärksten Punktschutz, während Polymer einfacher zu installieren und einfacher zu prüfen ist. Für Gänge mit häufigen harten Stößen bleibt Stahl die sicherere Wahl; In Bereichen mit geringem Verkehrsaufkommen bietet Polymer häufig ausreichenden Schutz bei geringeren Installationskosten.

Layout- und Designoptionen, die die Auswirkungen des Gabelstaplers reduzieren

Der Schutz des Racks beschränkt sich nicht nur auf das Hinzufügen von Schutzvorrichtungen. Die Anordnung des Lagers bestimmt, wie oft ein Gabelstapler mit einem Regal in Berührung kommt. Enge Gänge, unübersichtliche Ecken in der Nähe der Regalenden und Ladeflächen ohne genügend Wenderaum schaffen die Voraussetzungen für einen Aufprall. Designentscheidungen können diese Bedingungen beseitigen, bevor sie zu einem Problem werden.

Das Liniendiagramm zeigt ein allgemeines Muster nach der Implementierung eines Schutzprogramms. In den ersten drei Quartalen bleiben die Schadensfälle hoch, da das Regal über keine eigenen Wachen verfügt. Am Ende des vierten Quartals wird der Schutz installiert und die Bedienerschulung beginnt. Danach sinkt die Zahl der gemeldeten Auswirkungen stetig. Anhand der beiden Segmente der Linie lässt sich der Effekt gut erkennen: das Hochplateau vor dem Schutz und der Abwärtstrend danach. Dieses Muster ist in Einrichtungen, in denen auch die Ganganordnung und der Verkehrsfluss angepasst werden, oft noch stärker ausgeprägt.

• Halten Sie den Abstand zwischen den Wenderadien des Gabelstaplers und den Regalenden über dem vom Regalhersteller empfohlenen Mindestabstand.
• Bringen Sie an unübersichtlichen Gangkreuzungen Spiegel oder konvexe Sicherheitsspiegel an.
• Verwenden Sie gut sichtbare Bodenmarkierungen, um Bediener in die Ladezonen zu leiten.
• Erwägen Sie Durchlaufregale oder Einfahrregale, die die Distanz begrenzen, die ein Gabelstapler innerhalb des Regals zurücklegen muss.

Layoutänderungen sind nicht immer kostspielig. Durch die Neuzuweisung stark frequentierter Gänge weg von den Regalenden, das Hinzufügen eines Wendekreises am Ende jeder Reihe und die Schulung der Bediener, sich senkrecht zum Regal zu nähern, kann die Häufigkeit von Stößen ohne größere Renovierung reduziert werden.

Erstellen Sie einen einfachen Schutzplan für Palettenregale

Sie müssen nicht Ihr gesamtes Lager neu gestalten, um mit dem Schutz von Palettenregalen zu beginnen. Ein praktischer Plan beginnt mit einer Komplettlösung und endet mit geplanten Kontrollen. Die folgenden Schritte sind einfach genug für eine bestehende Anlage und flexibel genug für einen Neubau.

1. Gehen Sie durch jeden Gang und markieren Sie die Pfosten und Regalenden, die Verbiegungen, Kratzer oder verschobene Schutzvorrichtungen aufweisen.
2. Installieren Sie zuerst den Schutz an den am stärksten exponierten Säulen, normalerweise an den ersten beiden Pfosten an jedem Gangende und an jeder Säule in der Nähe einer Kurve.
3. Schulen Sie Gabelstaplerfahrer darin, jeden Kontakt mit dem Regal zu melden, auch wenn der Stapler keine sichtbaren Schäden aufweist.
4. Planen Sie nach jedem gemeldeten Aufprall eine dokumentierte Inspektion und einmal im Jahr ein vollständiges Rack-Audit ein.
5. Überprüfen Sie die Anordnung auf unübersichtliche Ecken und enge Wendebereiche und passen Sie den Verkehrsfluss an, bevor Sie die Schutzvorrichtungen austauschen.

Wenn das Regal selbst älter ist oder nicht zur aktuellen Gabelstaplerflotte passt, sollten Sie im Rahmen einer umfassenderen Sicherheitsinvestition eine Modernisierung der Lagerstruktur in Betracht ziehen. Ein System mit hoher Dichte kann die Zeit reduzieren, die ein Gabelstapler in engen Reihen verbringt, und ein gut konzipiertes selektives Regal bietet den Freiraum, den Bediener benötigen, um Lasten sicher zu platzieren. Für eine einrichtungsspezifische Empfehlung, Kontaktieren Sie unser Team für Lagerlösungen oder überprüfen Sie unsere Herstellung von Supply-Chain-Lösungen um zu sehen, wie eine integrierte Regal- und Handhabungseinrichtung das Kollisionsrisiko verringert.

Maßgeschneiderte Einfahr-/Durchfahrregale für die Lagerung mit hoher Dichte Dieses Regal mit hoher Dichte integriert Gabelstaplerspuren, um die Kapazität um 30–50 % zu steigern, und unterstützt den LIFO- oder FIFO-Fluss. Bei der Modernisierung von Lagerstrukturen ist dies eine Überlegung wert, um die Gangnavigation und das Kollisionsrisiko zu verringern. Produkt anzeigen →
