Maßgeschneiderte Materialtransportlösungen: So entwerfen Sie Geräte und Regale

Ein Vertriebsleiter, mit dem wir letztes Jahr zusammengearbeitet haben, stand vor einem bekannten Problem: Die Anzahl der Artikel hatte sich in zwei Jahren verdoppelt, die Kommissioniergenauigkeit ließ nach, und generische Palettenregale sowie gemischte Behältergrößen zwangen Gabelstaplerfahrer, für jede Bestellung doppelt so weit zurückzulegen. Die Schlussfolgerung aus diesem Projekt ist einfach: Stück für Stück zusammengebaute Standardausrüstung liefert selten das gleiche Ergebnis wie eine maßgeschneiderte Materialtransportlösung, die auf die Last-, Fluss- und Gebäudebeschränkungen eines bestimmten Lagers zugeschnitten ist. Wenn Geräte, Behälter und Regale zusammen spezifiziert werden, verbessert sich der Durchsatz, der Schaden sinkt und der Betrieb gewinnt an Kapazität, ohne zusätzliche Stellfläche zu benötigen.

Was kundenspezifische Materialtransportlösungen eigentlich beinhalten

Eine maßgeschneiderte Materialtransportlösung ist keine einzelne Maschine. Es handelt sich um eine integrierte Kombination aus vier Ausrüstungssystemen, die gemeinsam spezifiziert sind, sodass jede Übergabe im Lager reibungslos verläuft:

• Handhabungsgeräte wie Handhubwagen, Elektrohubwagen, Elektrostapler und halbelektrische Stapler, ausgewählt nach Ladungsgewicht, Hubhöhe und Gangbreite.
• Lagerbehälter einschließlich Kunststoffpaletten, Transportboxen, Kisten und Großbehältern, ausgewählt nach Produktgröße, Gewicht und Regalkompatibilität.
• Verpackungsmaterialien wie Stretchfolie und Umreifungsband, abgestimmt auf die Ladungsstabilitätsanforderungen jeder Sendung.
• Lagerregale einschließlich selektiver Palettenregale, Einfahrregale, Einschubregale, Kartondurchlaufregale und automatisierte Lagersysteme, geordnet nach Dichte- und Durchsatzzielen.

Der Wert der gemeinsamen Spezifikation dieser vier Systeme besteht darin, dass sie zu einem einzigen Arbeitsprozess werden. Eine Palette, die zur Stellfläche des Regals passt, ein Behälter, der zur Regaltiefe passt, und ein Stapler, der den oberen Balken erreicht, ohne dass ein übergroßer Gang erforderlich ist, reduzieren die Verschwendung von Bewegungsaufwand und Platz.

Lagerdichte: Zuerst die Regalarchitektur auswählen

Bei den meisten Lagerprojekten bestimmt die Regalentscheidung alles andere. Das Regalsystem bestimmt, wie viele Palettenpositionen auf eine bestimmte Grundfläche passen, wie viel Weg zwischen Warenannahme und Lagerung zurückgelegt wird und wie viele Gabelstapler oder Stapler der Betrieb benötigt. Kundenspezifische Lösungen beginnen mit der Berechnung der Dichteanforderung aus dem Bestandsprofil: wie viele SKUs, wie viele Paletten pro SKU und ob der Fluss FIFO oder LIFO sein muss.

Das Diagramm zeigt den Dichteindex für mehrere Regalarchitekturen, wobei das selektive Regal auf 100 eingestellt ist. Doppeltiefe Regale erhöhen die Dichte auf etwa 140, indem in jedem Fach zwei Paletten tief gelagert werden, allerdings auf Kosten einer geringeren Selektivität. Pushback- und Drive-in-Regal-Handelsgangflächen für deutlich höhere Palettenzahlen. Palettendurchlaufregale kombinieren hohe Dichte mit FIFO-Rotation, was für verderbliche Bestände wichtig ist. Shuttle-Rack und AS/RS erhöhen die Dichte auf über 220 bzw. über 260 und fügen gleichzeitig Automatisierung hinzu. Die praktische Konsequenz ist, dass zwei Lager gleicher Größe völlig unterschiedliche Regale benötigen können, wenn eines 2000 SKUs und das andere 50 fasst.

Für Betriebe, die die höchste Dichte anstreben, ohne auf automatisierte Steuerung zu verzichten, a Maßgeschneiderte AS/RS-Regale für die automatisierte Lagerung ist eine Option, wenn die Stellfläche teuer und die Verfügbarkeit von Arbeitskräften begrenzt ist.

Maßgeschneiderte ASRS-Regale für hochbelastbare, vollautomatische, intelligente Lagerlösungen Yancheng Bingo Machinery Equipment Co., Ltd ist ein in China maßgeschneidertes ASRS-Regal für hochbelastbare, vollautomatische, intelligente Lagerlösungen ... Produkt anzeigen →

Anpassen der Handhabungsgeräte an das Lastprofil

Bei Handhabungsgeräten werden Tragfähigkeit und Hubhöhe an den Regalplan angepasst. Das folgende Säulendiagramm zeigt die Nenntragfähigkeitsleiter, mit der wir üblicherweise arbeiten, von einem 1000-kg-Handstapler bis zu einem 3000-kg-EPS-Elektro-Standstapler.

Das Säulendiagramm sortiert typische Nennkapazitäten vom kleinsten zum größten für die von uns angegebenen Gerätefamilien. Ein manueller 1000-kg-Stapler eignet sich für leichte Wartungslasten und sehr enge Räume, in denen angetriebene Geräte nicht praktikabel sind. Der 1500 kg schwere elektrische Handstapler deckt mittlere Nutzlasten in kleineren Anlagen ab. Die 2000-kg-Klasse, hier repräsentiert durch den halbelektrischen Hochhubwagen, entspricht dem Gewicht einer voll beladenen Standardpalette und ist die am häufigsten gewählte Baureihe. Als Basis für die horizontale Bewegung auf ebenen Böden dient weiterhin ein 2500 kg schwerer Handhubwagen. Der 3.000 kg schwere EPS-Standstapler transportiert schwere Paletten, während der Bediener mitfährt, was die Ermüdung bei hochfrequenten Fahrten verringert. Die Auswahl einer Klasse, die unter dem tatsächlichen Ladungsgewicht liegt, führt am schnellsten zu Ausfällen, wohingegen eine weit darüber liegende Klasse zu höheren Kosten führt und die Manövrierfähigkeit verringert.

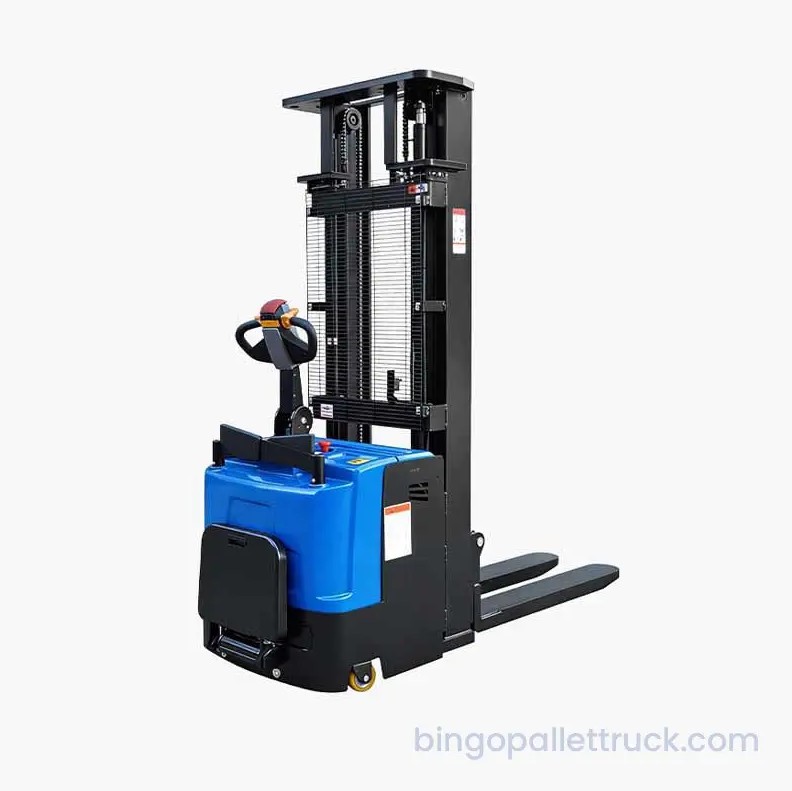

Für schwere palettierte Ladungen im Hochfrequenzbetrieb a 3000 kg EPS-Elektro-Standstapler kann die Ermüdung des Bedieners und die Zykluszeit verringern.

3000 kg schwerer EPS-Elektro-Standstapler für Logistikhersteller, Fact Yancheng Bingo Machinery Equipment Co., Ltd ist ein chinesischer 3000-kg-Hochleistungs-EPS-Elektro-Standstapler für Logistikhersteller und OEM-Hersteller. Produkt anzeigen →

Container und Verpackung vervollständigen die Ladeeinheit

Lagercontainer verdienen besondere Aufmerksamkeit, da sie die Einheitslast definieren, die jedes andere System bewältigen muss. Kunststoffpaletten gibt es in regionalen Grundflächen wie 1200 x 1000 mm global, 1200 x 800 mm Euro und 1100 x 1100 mm Asien sowie in Grundkonfigurationen mit neun Beinen, sechs Kufen oder drei Kufen. Behälter und Kisten reichen von etwa 1 Liter für Kleinteile bis zu mehreren hundert Litern für die Handhabung großer Mengen, einschließlich Nesting-, Stapel-, Falt- und teilbarer Ausführung. Stretchfolie und Umreifungsband stabilisieren dann die Ladung für den Versand. A Sechskufen-Kunststoffpalette 1200 x 1000 mm ist ein typisches Arbeitstier im Lagerbereich, aber die genaue Palettenkonstruktion sollte vor der Bestellung anhand des Regaltyps, der Einfahrrichtung des Gabelstaplers und des Ladungsgewichts überprüft werden.

1200 x 1000 mm Sechs-Kufen-Kunststoffpalette für Logistikzwecke, Hersteller, Fabrik - Yancheng Bingo Machinery Equipment Co., Ltd ist ein chinesischer Hersteller und OEM-Unternehmen von 1200 x 1000 mm Sechs-Kufen-Kunststoffpaletten für die Logistik. Produkt anzeigen →

Bewertung einer individuellen Lösung: Sechs Kriterien, die wichtig sind

Wenn wir eine Standardausrüstungsliste mit einer maßgeschneiderten Materialtransportlösung vergleichen, erklären sechs Kriterien den größten Teil des Leistungsunterschieds. Das folgende Radardiagramm bewertet beide Ansätze hinsichtlich dieser Kriterien mit einer Bewertung von eins bis zehn.

Das Diagramm zeigt die Kompromisse, mit denen Käufer zu Beginn eines Projekts konfrontiert sind. Eine Standardinstallation schneidet bei den Anschaffungskosten besser ab, da Katalogpreise zum Einsatz kommen und nur ein minimaler technischer Aufwand erforderlich ist. Eine kundenspezifische Lösung schneidet auf dieser Achse schlechter ab, da Designarbeit und nicht standardmäßige Komponenten die Vorabkosten erhöhen. Die individuelle Lösung punktet dann deutlich besser bei Raumausnutzung, Durchsatz und Flexibilität, da jede Regalebene, Gangbreite und Behältergröße auf den tatsächlichen Produktmix abgestimmt ist. Die Sicherheit erhöht sich auch, wenn die Ausrüstung für die tatsächliche Lasthöhe und den Arbeitsablauf des Bedieners spezifiziert wird und nicht anhand eines generischen Modells angepasst wird. Im Laufe der Lebensdauer des Lagers gleichen diese Vorteile die anfängliche Kostenlücke aus, weshalb der Vergleich niemals nur anhand des Kaufpreises erfolgen sollte.

Kostenverlauf: Warum sich die Amortisation innerhalb weniger Jahre einstellt

Dieses Liniendiagramm vergleicht den Betriebskostenindex einer Standardeinrichtung und einer benutzerdefinierten Lösung über einen Zeitraum von fünf Jahren, wobei das erste Jahr der Standardeinrichtung auf 100 eingestellt ist.

Dieses Diagramm vergleicht den Betriebskostenindex einer Standardausrüstung mit einer kundenspezifischen Materialtransportlösung über einen Zeitraum von fünf Jahren. Die Standardkonfiguration beginnt günstiger, da sie Katalogausrüstung und minimale Planungskosten erfordert. Allerdings steigt die Kostenkurve stetig an, da ineffiziente Layouts, nicht übereinstimmende Behälter und lange Transportwege zu mehr Arbeitsstunden, Produktschäden und Ausfallzeiten führen. Die individuelle Lösung startet im ersten Jahr aufgrund von Design, Konfiguration und nicht standardmäßigen Komponenten etwa zwölf Prozent höher. Nach dem dritten Jahr flacht die benutzerdefinierte Kurve ab, während die Standardkurve weiter ansteigt, sodass die kumulative Differenz in der zweiten Hälfte des Vergleichs zunimmt. In realen Projekten zeigt sich dieses Muster meist in einer Amortisationszeit von zwei bis drei Jahren für die maßgeschneiderte Lösung.

Branchenübergreifende Anwendung maßgeschneiderter Lösungen

Kundenspezifische Materialtransportlösungen sind nicht auf einen Lagertyp beschränkt. Der Entwurfsprozess unterscheidet sich je nach Branche, aber die Methode ist dieselbe: Definieren Sie die Ladeeinheit, definieren Sie den Fluss und wählen Sie dann die passenden Geräte und Behälter aus. Hier ist unser Branchenlösungen Die Seiten, die fünf Schlüsselbereiche abdecken, können Ihnen dabei helfen, von einem allgemeinen Layout zu einem betriebsspezifischen Plan zu gelangen.

Jede Zeile in der Tabelle stellt einen anderen Satz betrieblicher Einschränkungen dar. Eine Produktionsanlage priorisiert den Fluss von Kleinteilen zur Linie, während in einem Kühlkettenlager strenge Rotation und reinigungsfreundliche Oberflächen Vorrang haben. Der gemeinsame Nenner ist, dass die gewählte Ausrüstung die spezifische Ladungseinheit tragen muss, sei es ein 600-Liter-Großcontainer oder ein 6-Liter-Behälter.

Schritte zur Entwicklung einer maßgeschneiderten Materialtransportlösung

Eine zuverlässige, maßgeschneiderte Materialtransportlösung folgt einem fünfstufigen Prozess. Das Überspringen eines dieser Schritte ist der Hauptgrund dafür, dass Projekte die Erwartungen nicht erfüllen.

1. Definieren Sie die Einheitslast. Dokumentieren Sie jede Produktgröße, jedes Produktgewicht, jede Palettenfläche und jeden Lagermodus, einschließlich der Regal- und Stapelbarkeitsanforderungen.
2. Messen Sie den Durchfluss. Erfassen Sie Wareneingangsvolumen, Einlagerungszeiten, Kommissionierhäufigkeit und Versandspitzen, damit die Lösung auf die tatsächliche Arbeitsbelastung und nicht auf einen Durchschnitt ausgelegt ist.
3. Passend zur Geräteklasse. Wählen Sie Handhabungsgeräte nach Tragfähigkeit, Hubhöhe und Gangbreite und Container nach Volumen und Haltbarkeit aus.
4. Simulieren Sie das Layout. Testen Sie vor dem Kauf die Regalanordnung, die Gangabmessungen und die Gerätewege anhand der Durchflussdaten.
5. Planen Sie den Rollout. Ordnen Sie die Reihenfolge der Installation so an, dass der Betrieb fortgesetzt werden kann, während Regale und Geräte in Betrieb genommen werden.

Jeder Schritt führt zu einer konkreten Spezifikation. Das Ergebnis ist eine in sich konsistente Stückliste, und genau hier hat ein Mehrkategorienlieferant einen Vorteil.

Der Unterschied zwischen dem Kauf von Ausrüstung und der Entwicklung einer maßgeschneiderten Materialtransportlösung liegt in der Integration. Wenn Paletten, Behälter, Gestelle, LKWs und Verpackungsmaterialien als ein System spezifiziert werden, läuft das Lager mit weniger verschwendeten Fahrten, höherer Lagerdichte und niedrigeren Betriebskosten. Beginnen Sie mit der Ladeeinheit und dem Fluss, wählen Sie die Regalarchitektur und passen Sie dann jeden Container und jede Maschine an diesen Plan an. Wenn Sie diesen Prozess für eine neue Anlage oder einen bestehenden Betrieb durchlaufen, kann die Besprechung des Layouts mit einem Lieferanten, der alle vier Ausrüstungssysteme abdeckt, schnell aufdecken, wo der aktuelle Plan überdimensioniert, unterdimensioniert oder nicht übereinstimmt. Sie erreichen unser Team über die Kontaktseite mit den Gebäudeabmessungen, der SKU-Anzahl und dem Lastprofil, und wir können dabei helfen, diese Daten in eine kohärente Spezifikation zu übersetzen.
